雙口排氣閥（QB2）

【產品概述】

QB2法蘭雙口排氣閥當需要排出管道內的氣體時，應逆時針?lè)较蛐D(zhuǎn)閥桿，使其閥桿連同閥門上升，使管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，雙口排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出，當需要檢修或清掃體腔時，應將閥門關閉。本排氣閥，順時針旋轉閥桿時為關閉。

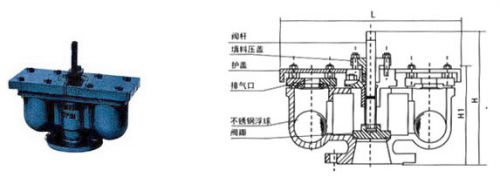

【結構圖】

【主要尺寸】

【用途及主要性能規范】

本QB2法蘭雙口型適用于溫度不超過100℃的水、熱水管道上使管道內的空氣全部排出。

▲ ⑴ 注：D＞350mm管路請選單口排氣閥（QB1-10）。

▲ ⑵ 安裝雙口排氣型，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。

▲ ⑶ 如需方求方本排氣閥法蘭大小尺寸如變動，請?jiān)诤贤献⒚鞣ㄌm連接尺寸。本排氣閥適用水、熱水、最高溫度100℃的管道上，使管道內的氣體全部排出。

【結構】

QB2排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。
